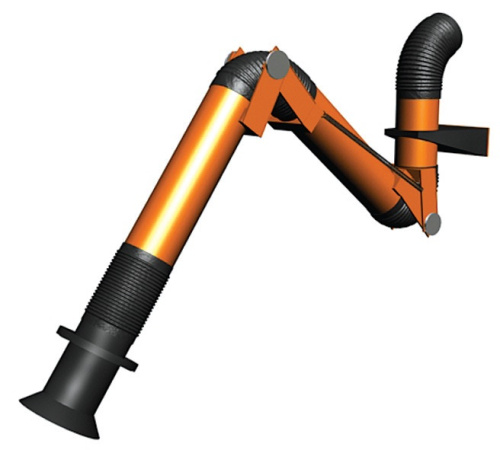

Воздуховытяжное устройство Лиана 125

Радиус обслуживания до 4м, диаметром 125мм

Воздуховытяжные устройства «Лиана-125» предназначены для удаления воздуха при различных производственных процессах.

Конструкция устройства позволяет максимально приблизить воронку к источнику выделения вредных веществ и добиться высокой эффективности их улавливания.

Воздуховытяжное устройство Лиана состоит из воронки, двух жестких воздуховодов, соединенных шарнирно между собой. Фиксацию устройства обеспечивают шарниры и фрикционы. Для снижения нагрузки на фрикционы используются разгрузочные пружины.

Выпускаемые устройства диаметром воздуховодов 125мм диаметром воронки 200мм рассчитаны на расход воздуха 600-700 м3/ч. Устройства «Лиана-125» может быть радиусом обслуживания 2м (без индекса), 3,2м (с индексом «У»), 4м (с индексом «УМ»). В конструкции устройства предусмотрен кронштейн для крепления к стене или колонне цеха. Рекомендуемая высота установки устройства 2-2,25м. Устройство верхнего подключения (под опорой). Для подключения устройства к вентиляционной сети, вентилятору или фильтру в комплекте предусмотрен гибкий воздуховод (гофрированный шланг) длиной 0,7м.

Все устройства «Лиана» не зависимо от модификации, снабжены заслонкой для возможной регулировки расхода воздуха.

Дополнительно устройство может быть оснащено:

- вентилятором (с индексом «В»),возможно комплектация пусковой аппаратурой

- подсветкой, расположенной в воронке устройства (с индексом «С»),

Лиана-160 расширенно

В тех случаях, когда нет возможности установить устройства на стену или колону цеха, например, стены из сэндвич панелей или необходимо расположить устройство в центре помещения, можно использовать стойку СТ-2, высотой 2м, с ответным креплением к кронштейну бесконсольного устройства «Лиана».
